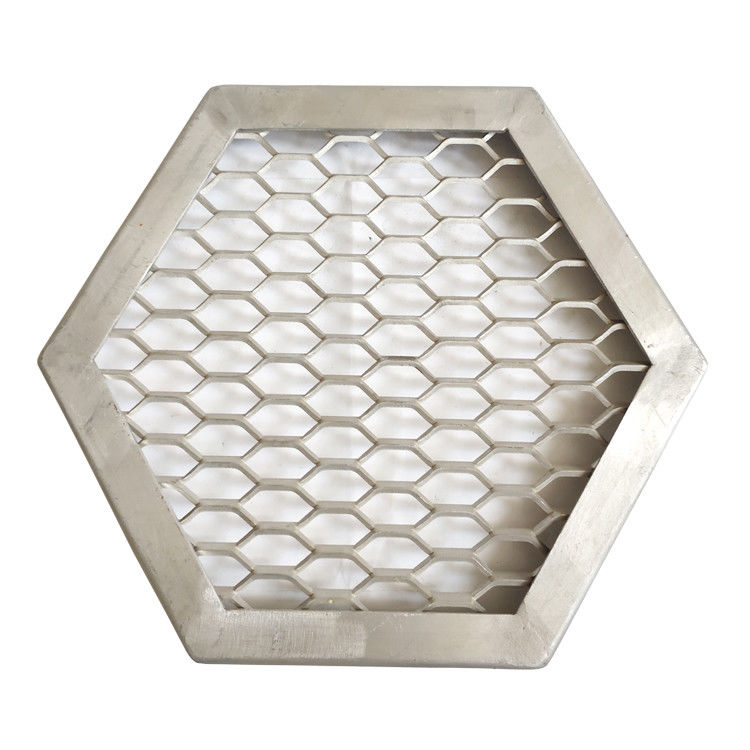

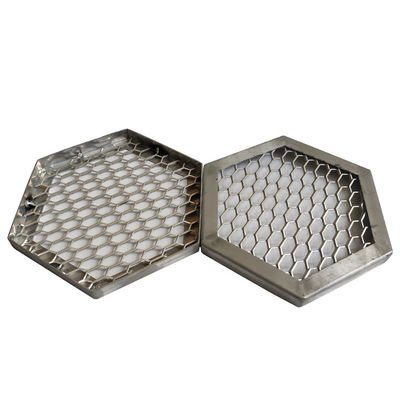

0.60-2.00m ตาข่ายโลหะขยายสแตนเลส 304316 316L ที่กำหนดเอง

ข้อกำหนดตาข่ายโลหะขยาย

• เส้น นี่คือคำศัพท์สำหรับส่วนโลหะที่เป็นของแข็งของตะแกรงโลหะที่ขยายตัวในแผนภาพด้านบนของบทความเส้นมีความกว้าง 0.107 "
• พันธบัตร นี่คือคำสำหรับจุดตัดของเส้น
• แนวทางสั้น ๆ ในการออกแบบ (SWD)ระยะห่างระหว่างจุดศูนย์กลางของเส้นพันธะในตาข่ายเมื่อวัดตามเส้นทแยงมุมเพชรสั้นเพื่อแสดงให้เห็นถึงสิ่งนี้ในรูปแบบรูปแบบเพชรเช่น“ <>” SWD จะวัดจากบนลงล่างในแผนภาพด้านบน SWD จะมีความหนาประมาณ 0.372 "(0.265" SWO บวก 0.107 "ของความหนาของเกลียว)
• การออกแบบทางยาว (LWD) ระยะห่างระหว่างจุดศูนย์กลางของเส้นพันธะในตาข่ายเมื่อวัดตามเส้นทแยงมุมเพชรยาวในรูปแบบเพชรรูปทรง“ <>” LWD จะวัดจากขวาไปซ้ายในแผนภาพด้านบน LWD จะมีความหนาประมาณ 1.107 "(1" LWO บวก 0.107 "ของความหนาของเกลียว)
• วิธีการเปิดสั้น ๆ (SWO) ระยะห่างระหว่างขอบด้านในระหว่างพันธะเมื่อวัดข้ามเส้นทแยงมุมเพชรสั้นความแตกต่างจาก SWD คือ SWO จะวัดพื้นที่เปิดในขณะที่ SWD จะวัดช่องว่างจากจุดศูนย์กลางของเส้นพันธะหนึ่งไปยังอีกเส้นหนึ่งในแผนภาพด้านบน SWO จะเท่ากับ 0.265 "
• ทางยาวของการเปิด (LWO) ระยะห่างระหว่างขอบด้านในระหว่างเส้นพันธะเมื่อวัดในแนวทแยงเพชรยาวเช่นเดียวกับ SWO ความแตกต่างระหว่าง LWO และ LWD คือ LWO วัดพื้นที่เปิดเท่านั้นในขณะที่ LWD วัดไปที่กึ่งกลางของเส้นพันธะในแผนภาพด้านบน LWO จะเป็น 1 "
• ความหนาของเกลียว การวัดความหนาของเกลียวโลหะที่ขยายตัว
• ความกว้างของเกลียว เกลียวโลหะที่ขยายกว้างแค่ไหน

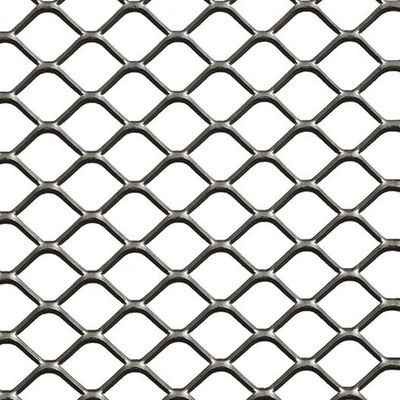

การวัดตาข่ายโลหะขยาย

เมื่อวัดตาข่ายโลหะสแตนเลสแบบขยายสิ่งสำคัญคือต้องพิจารณาขนาดโดยรวมของแผ่นโลหะหลังจากขยายแล้ววิธีการเปิดที่ยาวและสั้นและความหนาและความกว้างของเกลียวเนื่องจากปัจจัยเหล่านี้แต่ละอย่างจะส่งผลต่อประสิทธิภาพของตะกร้า

ตัวอย่างเช่น LWO และ SWO ที่ใหญ่ขึ้นหมายความว่ารูในตาข่ายมีขนาดใหญ่ขึ้นซึ่งจะช่วยเพิ่มการไหลของอากาศสำหรับตะกร้าตาข่ายสแตนเลสที่ขยายตัวในทางกลับกันเส้นที่หนาและกว้างกว่ามักจะแข็งแรงกว่าเส้นที่บางกว่า

การเปรียบเทียบ LWO และ SWO กับ LWD และ SWD ช่วยยืนยันความกว้างของเส้นโลหะและพื้นที่เปิดโดยรวมของตาข่ายตัวอย่างเช่นถ้า SWD และ LWD ของตาข่ายเท่ากับ 0.5” และ 1” และ SWO และ LWO เท่ากับ 0.4” และ 0.8” ความกว้างของพันธะควรอยู่ที่ประมาณ 0.2” x 0.4”สิ่งนี้จะให้ความกว้างของเกลียว 0.1”นอกจากนี้ยังจะสร้างพื้นที่โล่งประมาณ 0.5 นิ้วกำลังสองสำหรับการเปิดแต่ละครั้งในตาข่าย

การเลือกโลหะขยายสแตนเลสที่เหมาะสม

ตัวเลือกในการพิจารณาว่าจะใช้ตะแกรงโลหะแบบขยายใดขึ้นอยู่กับการใช้งานของคุณเนื่องจากโลหะขยายมาตรฐานมีพื้นผิวโค้งมนเล็กน้อยจึงอาจมีประโยชน์มากกว่าสำหรับการใช้งานล้างบางส่วนที่ต้องไม่มีสิ่งตกค้างจากการไหลบ่า

ในการเปรียบเทียบโลหะสเตนเลสสตีลแบบขยายแบนมีพื้นผิวที่เรียบกว่าซึ่งอาจดีกว่าสำหรับการใช้งานขนถ่ายวัสดุเพื่อช่วยกระจายน้ำหนักหรือป้องกันไม่ให้ชิ้นส่วนติดกับตะแกรงโลหะที่ขยายเมื่อน้ำหนักเป็นปัญหาโลหะที่ขยายให้แบนจะมีน้ำหนักเบาและบางลงเล็กน้อย

สิ่งสำคัญคือต้องสังเกตว่าหากคุณกำลังทำงานกับโลหะขยายแบนการวัด LWO, SWO, LWD และ SWD อาจแตกต่างกันไปบ้างขึ้นอยู่กับทิศทางที่โลหะถูกทำให้แบนสิ่งนี้แนะนำองค์ประกอบของความแปรปรวนที่ทำให้ยากต่อการควบคุมพื้นที่เปิดโล่งในตะกร้าโลหะที่ขยายได้อย่างแม่นยำการทำให้แบนยังทำให้ตาข่ายโลหะบางลง

ในทางกลับกันตาข่ายโลหะขยายสแตนเลสมาตรฐานมีช่องว่างระหว่างเส้นที่สม่ำเสมอมากขึ้นซึ่งขึ้นอยู่กับเครื่องที่กำลังขยายแผ่นโลหะ
